Mașina de frezat cu ax înclinabil MARTIN T29

Detalii despre produs

• Avantaje
  o Batiul maşinii, o construcţie din beton-armat specifică la maşinile

          MARTIN, garantează absorbţia optimă a vibraţiilor şi o stabilitate

          absolută

  o Betonul amortizează de 6 ori mai bine decât fonta, centrul de

          greutate al maşinii este situat foarte jos

  o Construcţia ce minimizează zgomotele garantează un lucru cu un

          zgomot minim

  o Placa mesei, stabila, este foarte nervurată şi rezistentă la torsiuni

  o Ghidaje opritoare pe şine călite şi role cu rulmenţi, foarte uşor de

          miscat

  o Comandă ConnectControl bazată pe Cloud



• Descriere

  Flexibilitate pentru prezent și pentru viitor: cu mașinile de frezat de la MARTIN.

  Echiparea unei freze cu masă, în special a unei freze pivotante, este o adevărată provocare. Dar nu și cu freza pivotantă T29 flex, cu comandă modernă cu ecran tactil. Datorită calculației integrate pentru unelte, puteți să setați în câteva momente și modele complexe care presupun pivotarea fusului. Doar așa poate fi utilizat eficient domeniul mare de pivotare, de 2 x 46° .

  Precizia la repetare, fiabilitatea procesului și longevitatea, combinate cu un control intuitiv, orientat spre viitor - acestea sunt punctele forte ale T29.

  Mașina de frezat poate fi furnizată și cu o axă fixă.





• Detalii Tehnice

  Deschizături pe masă	Ø 255/205/161/106/74 mm
  Precizie repetitivă	+/- 0,025 mm resp. +/- 0,005°
  Dimensiuni masă fixă	1255 x 900 x 95 mm
  Turația motorului	500 – 12.000 rot/min fără trepte
  Înclinare ax	+/- 46°
  Cursă ax	150 mm
  Putere motor	5,0 kW, opțional 7,5 / 11 / 15 kW
  Greutate	ca. 1200 – 1450 kg
  Înălțime masă	900 mm

Tehnică si agregate

• BATIUL MARTIN


  Construcție robustă, precisă și durabilă




  Suportul mașinii este o construcție compozită stabilă, cu pereți groși, care este unică pentru MARTIN. MARTIN este singurul producător din această categorie de mașini care folosește cele două materiale oțel și beton într-o combinație constructivă reală. Doar combinația inteligentă face ca suportul să fie  de primă clasă. Structura unică a suportului compozit MARTIN duce la o stabilitate incomparabilă.





• COMANDĂ


  Panou de comandă la nivelul ochilor, rabatabil, rotativ



  Termenul ConnectControl este termenul generic pentru conceptul de comanda brevetată, care caracterizează cea mai recentă generație de freze si de circulare de formatizat cu masa mobilă de la MARTIN. Cu ConnectControl obțineți un concept de comanda unic proiectată, extrem de eficientă, care nu numai că deschide orizonturi complet noi pentru operarea mașinii, dar vă deschide și întreaga lume a schimbului de date modern.

  Cu ecranul tactil 7" ConnectTouch de inaltă rezolutie, în formatul modern 16:9, fiecare freza poate fi operat confortabil, rapid și eficient pe toate axele motorizate. Suprafata de operare proiectată atractiv vă ajută cu toate introducerile de dimensiuni , toate afișajele se referă la scula specificata de dvs. - întotdeauna la obiect. Cu ConnectPad respectiv aplicația ConnectApp care rulează pe el, puteți obține in orice moment mai mult sprijin electronic la masina chiar și retroactiv. Această soluție nu numai că vă facilitează operarea mașinii, dar vă deschide și toate posibilitățile unei conexiuni la rețea și la Internet. Completat de soluția cloud ConnectDrive, aveți la dispoziție toate modalitățile de a face schimb de date cu alte soluții software pentru pregătirea lucrului.




  Poza din stânga versiunea standard ConnectTouch, poza din dreapta ConnectApp cu Apple iPad







• MASĂ GLISANTĂ


  Masa glisantă este partenerul ideal, indiferent dacă profilați secțiuni mai mari perpendicular pe fibră, executați contraprofiluri sau realizați caneluri sau cepuri. Masa solidă oferă o suprafață de așezare mare și sigură și poate fi rotită în ambele direcții cu până la 45°, iar opritorul poate fi rotit chiar și până la 65°. Astfel, pot fi prelucrate și piesele de lucru debitate oblic , precum geamuri speciale, cu o fixare sigură. Masa glisantă are o cursă de lucru mare, de 1.400 mm, pentru a permite, inclusiv pe post de extensie de masă, prelucrarea sigură a pieselor de lucru mari. Cu capacul de mortezare inclus în pachetul de livrare pot fi montate în siguranță scule cu diametrul de până la 350 mm, pe un dorn de 40. Dacă nu este nevoie de masa glisantă, aceasta formează o perfectă extensie de masă pe partea stângă, deoarece masa poate fi coborâtă la nivelul mesei mașinii. Grinda de ghidare poate fi împinsă cu ușurință în spate, astfel încât se aliniază cu frontul mașinii.



  Poza stanga: Masa mobila pentru lucrari simple de cep si scobitura

  Poza dreapta: Masa mobila pentru lucrari grele de realizare de fante si contraprofiluri

• OPRITORUL DE FREZARE


  În versiunea standard reglabil cu acționare cu o singură mână, cu rotiță manuală, cu ajutorul unui afișaj digital integrat în unitatea de comandă; reglarea riglei opritoare (pe partea dreaptă) cu ajutorul unei rotițe manuale, pe o scară cu vernier



  Poziționarea electromotorică a opritorului de frezare (peste o completare extrem de utilă a mașinii T14, indiferent dacă este vorba de o freză fixă sau pivotantă. Datorită preciziei la repetare deosebit de ridicate, de ± 0,025 mm, setările opritorului sunt obținute cu exactitate. Chiar și setările critice, de exemplu la realizarea de contraprofiluri, pot fi poziționate cu precizie. Astfel, așa cum din dotarea de bază face parte înălțimea de frezare, și adâncimea de frezare face parte din fiecare program, iar comanda realizează poziționarea conform indicațiilor din program.

• OPȚIUNE: RIGLĂ DE GHIDAJ INTEGRALĂ


  Deschiderea opritorului trebuie să fie întotdeauna cât se poate de bine închisă, pentru ca piesa de lucru să poată glisa de-a lungul opritorului de frezare, cu o ghidare bună. Ambele lucruri sunt obținute cu rigla de ghidaj integrală. Profilurile ghidajelor confecționate din aluminiu acoperit cu un strat dur pot fi rabatate în poziție și desfăcute cu ușurință și pot fi reglate inclusiv pe înălțime. Casetele profilurilor pot fi scoase cu ușurință, astfel încât să fie posibil lucrul cu o inserție de lemn.

• OPȚIUNE: FREZARE ARCUITA SI DISPOZITIV DE PIVOTARE


  Acest dispozitiv opțional de siguranță și lucru permite frezarea rapidă și fără pericol a pieselor de lucru cu formă arcuită, inclusiv cu aparatul de avans. Sistemul de frezare arcuită FrezareArcuităMaster poate fi montat și reglat simplu și rapid pe masa mașinii, fără unelte, și permite frezări cu rotire spre stânga și spre dreapta. Livrarea se face în locul dispozitivului de protecție la frezare standard, CPS Tapoa 08. Puteți să lucrați, la alegere, cu inel opritor (opțional) sau cu un opritor de frezare arcuită (opțional).



  Dispozitiv de pivotare pentru opritor de frezare

  Opritorul de frezare este ridicat de pe banc, respectiv coborât pe banc cu o manivelă manuală; este recomandat atunci când opritorul trebuie luat frecvent de pe bancul mașinii, de exemplu pentru lucrări de frezare arcuită

• SISTEM DE SCHIMBARE RAPID HSK


  Pentru toți cei care doresc să schimbe rapid și simplu sculele, ca unitate cu arborele, sau care chiar văd freza cu masă ca o completare efectivă a unui centru de prelucrare CNC, noua interfață de scule HSK este o completare ideală. Dacă mașina de bază T29 include sistemul de schimbare rapidă DornFix, conceput de MARTIN, poate fi ales ca opțiune sistemul HSK pneumatic. Datorită acestei tehnologii, schimbați în câteva secunde unitatea sculă/arbore și faceți economii enorme la timpii de echipare! În plus, puteți să montați fără probleme scule potrivite ale unui centru de prelucrare CNC, direct pe freza cu masă, iar astfel puteți să eliberați această mașină scumpă de lucrările de frezare prin trecere, consumatoare de capacități.

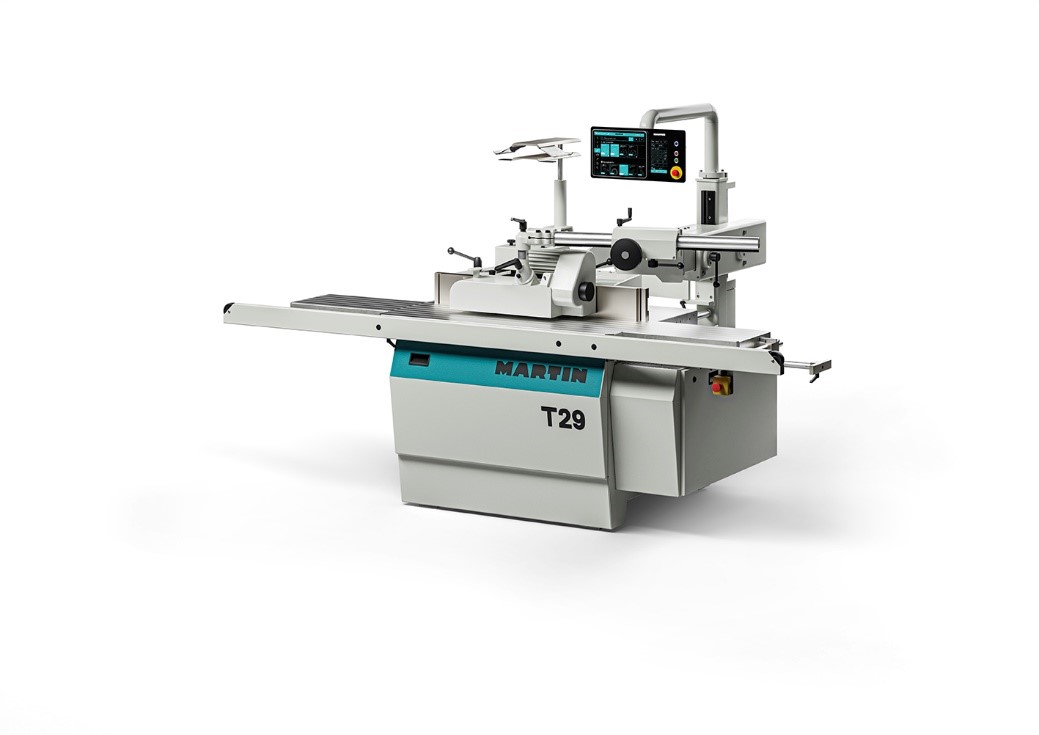

• EXTENSIE DE MASĂ


  Extensiile de masă pe ambele părți sunt confecționate din fontă și legate fără nicio trecere de masa mașinii. Pe partea frontală vă vine în ajutor suportul extensibil stabil. Astfel, prelucrarea elementelor mari devine cât se poate de simplă.


• OPRITOR PENTRU FREZAREA DE INSERȚII


  Opritorul opțional, cu posibilitate de montare ulterioară, este un ajutor util pentru lucrările periculoase de frezare a inserțiilor. Acesta asigură realizarea precisă și sigură a acestor lucrări. Acest accesoriu poate fi montat și pe extensia din partea stângă a mesei, pentru poziționarea exactă a frezărilor. Punctele de începere și de oprire se setează cu simplitate, exactitate și precizie la repetare. În situațiile în care nu este necesară această opțiune, opritorul poate fi rabatat, fără probleme, sub extensia de masă.Din păcate, această opțiune nu poate fi livrată fără extensii de masă.

• OPȚIUNE: AVANS ȘI STATIV


  Dispozitiv de avans Variomatic 3N  cu 3 role, cu reglare mecanică fără trepte, de 3‑17 m/min.; livrare complet cu articulație pivotantă pentru utilizare simplă pe orizontală și verticala.

  Livrabil si cu 4 role.

  Stativ confort pentru dispozitiv de avans din fontă și tuburi de ghidare rectificate; pivotare rapidă a dispozitivului de avans și pivotare înapoi în poziția de lucru definită, prin bolț de blocare și poziționare simplă pe înălțime prin deplasarea fină a dispozitivului de avans direct deasupra piesei de lucru.
