CNC Centrul de prelucrare HOLZ-HER EPICON 7030

Detalii despre produs

• Avantaje
  • Concepte de masa extrem de flexibile
  • Ajutoare de configurare inteligente
  • Înălțime de prelucrare efectivă de 160 mm
  • ECO Mode pentru economisire extremă de energie
• Descriere

  Construcția mașinii și a brațului consolei este extrem de puternică și sofisticată. Toate prelucrările se efectuează în fabrica HOLZ-HER din Voitsberg.

  Toate ghidajele sunt prismatice, foarte precis șlefuite și acoperite cu benzi de oțel pentru a le proteja de praf. De asemenea, pentru console sunt  utilizate ghidaje liniare acoperite cu oțel. HolzHer garantează 10 ani pentru toate ghidajele liniare.

  Cotele generoase de prelucrare ale mesei cu console, de până la 7220 mm pe direcția X și până la 1500 mm pe direcția Y (latimea panoului 1650 mm), precum și cursa Z de 325 mm,  permit o prelucrare individuala dar și în multe variante pe mașinile CNC.

• Detalii Tehnice

  Prelucrare in X	3620/4520/5420/6320/7220 mm
  Cota max. a cursei X	3865/4765/5665/6565/7465 mm
  Prelucrare in Y	1500 mm
  Dimensiunea de trecere	1650 mm lățimea panoului
  Prelucrare in Z	325 mm
  Înalțime max. piesă de lucru	160 mm, de la suprafața ventuzei de vacuum (125mm)
  Viteza m/min.	X = 80, Y = 80, Z = 20, vectorial 114
  Viteza m/min versiune Bumper	X = 25, Y = 100, Z = 25, vectorial 106
  Software	Campus V8 Plus CAD/CAM
  Comandă	PC Siemens Industrie bazat pe Windows
  Agregat de frezare	10,3 kW, optional 15 kW, 16 kW
  Ax vectorial	Axul C rotativ +/- 360°
  Cap de găurire	3,0 kW, 16 sau 25 axe, agregat de tăiere pe direcția X
  Console	6 + opțional 2, opțional VISE-LED
  Opritori	Monitorizare pentru toți opritorii
  Schimbător de scule	18 scule farfurie, optional 24 farfurie, 16 pick up
  Dispozitiv de protecție	Covor împărțit în 3 câmpuri, opțional Bumper
  Pompa de vacuum	100 mc, opțional 140 sau 250 mc /ora, Becker
  Scule	pentru Clamex, OVVO, Nesting, formatizare, găurire
  Digitalizare	Chip control-senzor-arbore, pachet viaCockpit
  Greutate	4000 – 6000 kg

Tehnică si agregate

• ECO MODE – modul economisire energie


  Modul ECO MODE ajută la reducerea consumului de curent electric și de energie. Totodată, prin oprirea tensiunii din acționări, este redusă uzura componentelor. În ECO MODE, după un anumit interval de timp, care poate fi setat, în care nu se mișcă axele sau nu este procesat un program, anumite părți ale mașinii sunt oprite. După expirarea intervalului de timp configurat, este oprită mașina sau unitatea de reglare a axelor, în funcție de modul configurat, iar acest lucru este indicat prin butonul ECO Mode.

  Printr o simplă apăsare de buton, mașina este din nou pregătită pentru operare.

  Astfel, se obține o eficiență energetică la cel mai înalt nivel.



• PUPITRU DE DESERVIRE MOBIL


  Organizarea ergonomică a postului dumneavoastră de lucru are o importanță tot mai mare. HOLZ-HER oferă în dotarea standard un pupitru de deservire mobil care este dotat cu un ecran de 21,5" și 16:9 și vă oferă o ergonomie perfectă pentru utilizator. Datorită rolelor prevăzute, pupitrul poate fi amplasat acolo unde poate să susțină procesul de lucru în cel mai bun mod posibil.

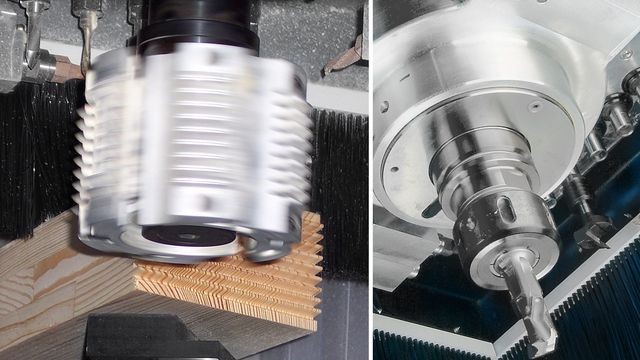

• Agregat puternic de frezare


  Axele de frezare precise, cu rulmenti ceramici, asigură un rezultat optim al frezării. Cu rotații de la 1.000 pâna  24.000 și un motor puternic de 10,3 kW (S6) in execuția standard, acest CNC este echipat pentru toate tipurile de materiale.

  Pentru performanțe de prelucrare extrem de ridicate, Epicon 7030 poate fi echipat și cu un ax de 15 kW cu răcire cu aer sau cu un ax de 16 kW (S6) răcit cu lichid.

• BLUETOOTH MONITORING CHIP


  Achizitie de date si monitorizare ax

  Toate agregatele de frezare ale centrelor de prelucrare CNC HOLZ-HER pot fi acum echipate cu cip de monitorizare „ChipControl”.

  Toate datele monitorizate sunt transmise către computer sau către aplicația viaCockpit prin Bluetooth. Dacă parametrii de siguranță sunt depășiți, o alarmă este afișată pe monitorul mașinii și pe ViaCondition respectiv viaCockpit și informațiile relevante sunt puse la dispoziție.

  Noul  ChipControl

  • raportează vibrațiile care apar, de exemplu, când unealta este dezechilibrată sau apar rupturi în tăiere.
  • raportează dacă un rulment are o defecțiune ușoară din cauza unui accident sau altceva similar.
  • monitorizează temperatura rulmentului în timpul prelucrării cu sarcini mari pe ax
  • raportează supraîncălzirea axului sau a rulmentului.
  • monitorizare redundantă a vitezei.
  • permite diagnosticarea preventivă pentru întreținerea predictivă.

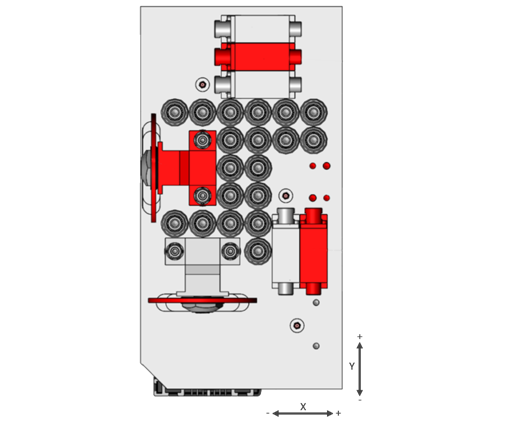

• CAP DE GAURIRE INTEGRAT


  Cu capetele de găurire variabile, EPICON 7030 este dotat perfect.

  Versiunea cu 16 axe, putere 3,0 kW

  Agregat de găurire cu 10 axe verticale (X = 6 / Y = 4)

  6 axe orizontale (2 arbori portburghiu dubli in directia X si un arbore portburghiu in directia Y).

  Fierăstrău de nutuire integrat pe direcția X

  Versiunea cu 25 axe, putere 6,0 kW

  Agregat de găurire cu 19 axe verticale in forma L

  6 axe orizontale (2 arbori portburghiu dubli in directia X si un arbore portburghiu in directia Y).

  Fierăstrău de nutuire integrat pe direcția X

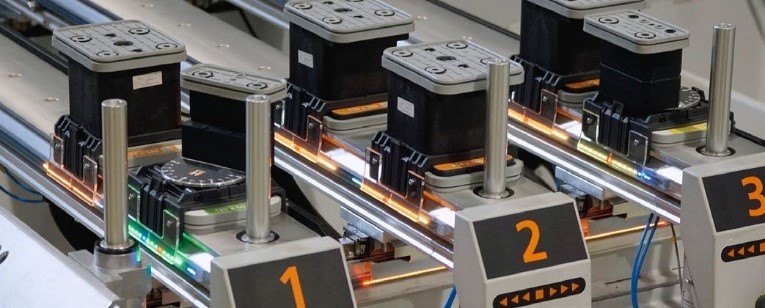

• CONCEPTE DE MASA EXTREM DE FLEXIBILE


  Masa dotata cu 6 console cu fixare pneumatica, mobile in directive X. Fiecare consola este dotata cu 1 bolt opritor in spate si 2 ventuze. Optional masa VISE LED (poza) cu suport vizual pentru pozitionarea consolei si a ventuzei.

• TEHNOLOGIE DE VACUUM EFICIENTĂ


  Tehnologie de vacuum eficientă

  Pompele de vacuum extrem de puternice și de eficiente asigură o prindere sigură a pieselor de lucru. Aceste pompe uscate, cu necesar redus de mentenanță, sunt caracterizate și prin nivelul scăzut al zgomotelor și un necesar de mentenanță extrem de redus.

  Mai mult, comanda inteligentă pentru vacuum, ECO VAC, comandă puterea necesară pentru vacuum, pe bază de software, atunci când se folosesc mai multe pompe.

• CONCEPTE DE SIGURANTĂ MODERNE


  Conceptele moderne de siguranță vă oferă alegerea între covoare împărțite în 3 câmpuri, patentate, și bare de siguranță.

  NOU: SafeDetect – monitorizarea securitatii fara contact cu senzori

  Cea mai recentă tehnologie cu senzori, datorita recunoasterii automate a persoanei cu controlul distantei, oferă siguranță și libertate de mișcare pentru operator. Tehnologia opțională SafeDetect face ca EPICON să fie liber accesibil. De asemenea, este garantată funcționarea lină și eficientă a pendulului. Pentru o protecție totală perfectă, sunt monitorizate atât spațiul de deasupra mesei mașinii, cât și zona din fața mașinii. Zona de siguranță a carcasei mașinii în mișcare este, de asemenea, afișată operatorului prin linii laser. În plus, un gard de protecție modern asigură accesul la zona de lucru a centrului de prelucrare din lateral și din spate.

• AGREGATE SCHIMBABILE INOVATOARE


  Avansul dumneavoastră pentru calitate înaltă a produselor. Pentru toate mașinile din seria EPICON se poate alege dintr-un număr mare de agregate schimbabile pentru cele mai diferite aplicații. Acestea cuprind de la agregate obișnuite cu mai multe axe, la agregate pentru locașuri de broască și agregate de tăiere, până la aplicații speciale, precum dălți tubulare și agregate de tăiere pentru prelucrarea materialelor spumante etc.

  Pentru tăieri unghiulare și găuriri precise pot fi livrate acționări pivotante unghiular cu afișare digitală a unghiului și reglare centrală a unghiului.




  În plus, sondele de măsurare cu bilă, asigură măsurarea precisă a lungimii piesei de prelucrat, adâncimea piesei de prelucrat și grosimea materialului, inclusiv corectarea poziției piesei de prelucrat în programul de prelucrare.



• 10 ANI DE GARANȚIE PENTRU TOATE GHIDAJELE LINIARE


   Precizie și siguranță în funcționare, timp de mulți ani, datorită componentelor de înaltă calitate, precum ghidajele liniare acoperite, călite și șlefuite pe toate axele. Batiurile mașinilor și cadrele de rulare sunt optimizate și extrem de rigide, astfel încât să fie obținute rezultate excelente la prelucrare.

  • Doar la HOLZ-HER: 10 ani de garanție pentru toate ghidajele liniare!
